3. Строим остальные эффекторы. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с параметрами 70 x 140 x 140 см и координатами X = 155; Y = 630; Z = 85 см.

4. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с параметрами 140 x 70 x 140 см и координатами X = 1045; Y = –100; Z = 85 см. С помощью инструмента Select and Move (Выделить и переместить), удерживая нажатой клавишу Shift, сделайте копию объекта и задайте ей такие координаты: X = 1045; Y = 380; Z = 85 см. Получились два одинаковых эффектора для создания оконных проемов.

5. Согласно замыслу, один из проемов должен иметь выход на балкон. Поэтому строим эффектор для проема балконной двери. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с такими значениями параметров: Length (Длина) =70 см, Width (Ширина) = 70 см, Height (Высота) = 225 см. Задайте для него следующие координаты: X = 1045; Y = 275; Z = 0 см.

6. Наконец, требуется смоделировать входную дверь в помещение. Выполним эффектор входной двери. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с параметрами 90 x 70 x 200 см и координатами X = 320; Y = –160; Z = 0 см. Все готово к применению булевой операции (рис. 4.32).

Рис. 4.32. Вид коробки помещения с эффекторами перед булевой операцией

7. Выделите стены. Выполните команду меню Create -> Compound -> ProBoolean (Создать -> Составные -> Пробулевы объекты). В свитке Pick Boolean (Выбрать булев объект) нажмите кнопку Start Picking (Начать выбор) и последовательно щелкните на каждом эффекторе.

Сохраните изменения в файле, выполнив команду File -> Save (Файл -> Сохранить).

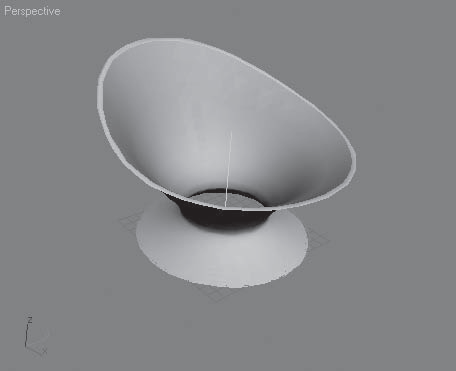

Применение модификаторов, создание составных объектов, сплайновое моделирование – это далеко не все возможности программы 3ds Max. Чтобы сделать объект со сложной геометрией, необходимо использовать и другие средства, например полигональное моделирование. Это, пожалуй, самый интересный способ моделирования.

Дело в том, что поверхность любого объекта программа рассматривает как набор вершин, ребер, граней и других элементов, положение которых можно изменять. Элементы, входящие в состав трехмерной модели, называются подобъектами. Поверхность, которая состоит из управляющих подобъектов, называется редактируемой. Редактируемую поверхность можно сравнить, условно, конечно, с глиной, из которой вы можете вылепить любую форму.

В 3ds Max есть несколько типов редактируемых поверхностей:

• Editable Mesh (Редактируемая сетка) – поверхность, состоящая из треугольных граней. При работе с редактируемой сеткой можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Face (Грань), Polygon (Полигон) и Element (Элемент);

• Editable Polу (Редактируемая полисетка) – поверхность, состоящая из многоугольников. Для работы с такими объектами можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Border (Граница), Polygon (Полигон) и Element (Элемент);

• Editable Patch (Редактируемая патч-поверхность) – поверхность, состоящая из лоскутов треугольной или четырехугольной формы, которые создаются сплайнами Безье. Особенность этого типа редактируемой поверхности заключается в гибкости управления формой создаваемого объекта. Для работы с Editable Patch (Редактируемая патч-поверхность) можно использовать режимы редактирования Vertex (Вершина), Edge (Ребро), Patch (Патч), Element (Элемент) и Handle (Вектор);

• NURBS Surface (NURBS-поверхность) – поверхность, построенная на NURBS-кривых. Этот метод создания поверхностей основан на неоднородных рациональных B-сплайнах (Non Uniform Rational B-Splines, NURBS). Чаще всего данный способ используется для моделирования органических объектов, анимации лица персонажей. Этот метод является самым сложным в освоении, но вместе с тем самым гибким.

Редактируемые поверхности различаются между собой, по большей части, возможностями редактирования модели на разных уровнях подобъектов, а также инструментами, которые можно при этом использовать.

Чтобы иметь возможность работать с трехмерной моделью как с редактируемой сеткой, необходимо преобразовать ее в поверхность соответствующего типа. Для этого щелчком правой кнопки мыши вызовите в активном окне проекции контекстное меню, щелкните на пункте Convert To (Преобразовать) и в появившемся подменю выберите нужный тип поверхности, то есть команду Convert to Editable Mesh (Преобразовать в редактируемую сетку). Можно преобразовать объект в редактируемую сетку, используя контекстное меню в стеке модификаторов, – правой кнопкой мыши щелкните на названии объекта и в разделе Convert To (Преобразовать) открывшегося меню выберите строку Editable Mesh (Редактируемая сетка). Еще один сособ работать с объектом как с редактируемой сеткой – применить к объекту модификатор Edit Mesh (Редактируемая сетка).

Преобразование объекта в редактируемый не изменяет его внешне: объект просто превращается из математически определяемого параметрического в подробное описание каждого из его подобъектов. Параметры создания и все модификаторы, применявшиеся к объекту, удаляются (то есть действие модификаторов остается, но пропадает возможность изменять их параметры).
