1.2. Терминология
Арматура промышленная трубопроводная – это устройства, устанавливаемые на трубопроводах и ёмкостях и предназначенные для управления (отключения, распределения, регулирования, впуска или выпуска, смешивания, разделения фаз) потоками рабочих сред путём изменения площади проходного сечения.

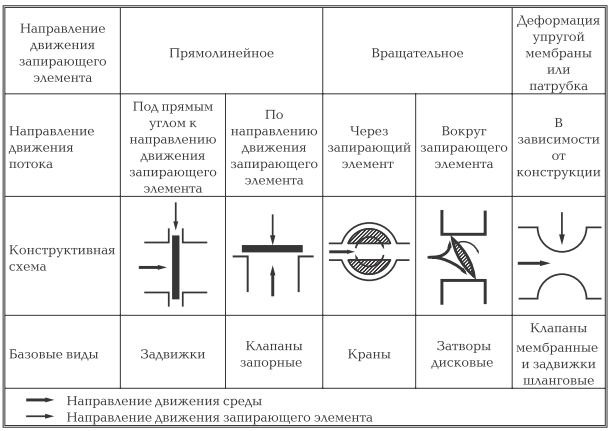

Наиболее распространены пять основных видов арматуры, которые различаются в зависимости от перемещения запирающего или регулирующего элемента относительно направления движения потока среды. Основные виды арматуры представлены на рис 1.
Рис. 1.1. Базовые конструкции арматуры
1) Задвижки – арматура, в которой запирающий элемент перемещается по прямой линии перпендикулярно направлению движения рабочей среды потока.
Рис. 1.2. Общий вид задвижки
2) Запорные и регулирующие клапаны – арматура, в которой запирающие или регулирующие элементы перемещаются по прямой линии параллельно направлению оси потока, проходящего через проходное сечение.
Рис. 1.3. Общий вид запорного клапана
3) Пробковые краны, включая шаровые краны – арматура, в которой запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды. Повороту запирающего или регулирующего элемента может предшествовать его возвратно-поступательное движение.
Рис. 1.4. Шаровой кран

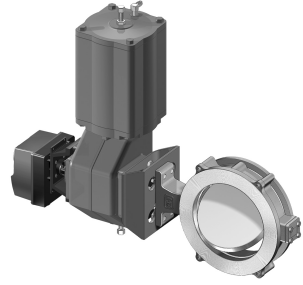

4) Затворы дисковые поворотные – арматура, в которой запирающий или регулирующий элемент поворачивается вокруг оси, не являющейся его собственной осью и расположенной под прямым углом к направлению потока рабочей среды, проходящей через проходное сечение.
Рис. 1.5. Поворотный дисковый затвор
5) Мембранная (диафрагмовая) арматура – арматура, в которой запирающий или регулирующий элемент выполнен в виде гибкой мембраны или эластичного патрубка (в последнем случае – в шланговых задвижках), которые обеспечивают при деформации гибкой диафрагмы или патрубка герметизацию относительно внешней среды и уплотнение в затворе.
а)
б)
Рис. 1.6. Мембранная арматура
а) шланговая задвижка
б) мембранный клапан
Арматура, используемая в промышленности, может быть разделена на арматуру с линейным перемещением запирающего или регулирующего элемента, как правило, многооборотную и с вращательным (на четверть оборота) перемещением, как показано в табл. 1.1.
Табл. 1. 1. Арматура с линейным и вращательным движением штока
Главная особенность арматуры с линейным перемещением – возможность достижения высокой герметичности в затворе в пределах прочности применяемых материалов и конструкций путём приложения достаточного усилия на шпинделе.
Арматура с вращательным перемещением, с другой стороны, является обычно простой, легкой, позволяющей включать её в автоматизированные системы и выполнять в многоходовом исполнении. Арматура, в которой запирающий или регулирующий элемент вращается относительно оси на четверть оборота, быстро переводится из положения «открыто» в положение «закрыто» и наоборот, а расположение рукоятки показывает степень перекрытия прохода.
Имеется также много уникальных конструкций, предназначенных для специфических применений или выполненных в блочном исполнении, использующем особенности различных видов арматуры для улучшения эксплуатационных характеристик.
Различные типы арматуры применяются для выполнения следующих функций:
1) Запорная арматура предназначена для использования в открытом или закрытом положении.
2) Регулирующая арматура предназначена для использования во всех позициях между полностью открытым и полностью закрытым положениями.
3) Автоматически действующая регулирующая арматура используется для изменения параметров среды в системах управления производственными процессами путём изменения её расхода. Она состоит из клапана, связанного с приводом (исполнительным механизмом), который изменяет положение регулирующего элемента по сигналу системы управления.
4) Предохранительная арматура предназначена для автоматической защиты оборудования и трубопроводов от недопустимого повышения давления путём сброса среды из ёмкостей с последующим закрытием для предотвращения дальнейшего выпуска среды после того, как нормальное давление восстановлено.
